     问题：

     设计图纸中未说明防排烟外窗、常闭送风口、排烟阀或排烟口、活动挡烟垂壁的手动装置的设置要求；施工单位未按图纸设置手动装置，或设置高度或位置不满足国家标准《建筑防烟排烟系统技术标准》GB 51251-2017中系统施工章节的要求。

     解答：

     参考依据：

     应符合国家标准《建筑防烟排烟系统技术标准》GB51251-2017第3.2.4、4.3.6、6.4.3、6.4.4条第3款、6.4.5条第3款的规定。

     参考做法：

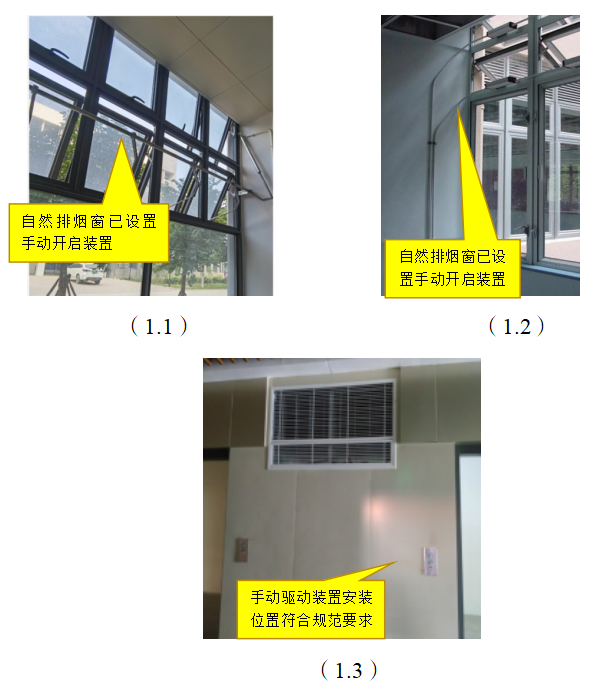

     1）正确做法：设置在高位不便于直接开启的自然防、排烟窗（口）设置距地面高度1.3m～1.5m的手动开启装置。常闭送风口、常闭排烟阀、常闭排烟口、活动挡烟垂壁的手动驱动装置应固定安装在明显可见、距楼地面1.3m～1.5m之间便于操作的位置，见图1.1-1.3。

▲ 图1.1-1.3 手动驱动装置正确安装示意图

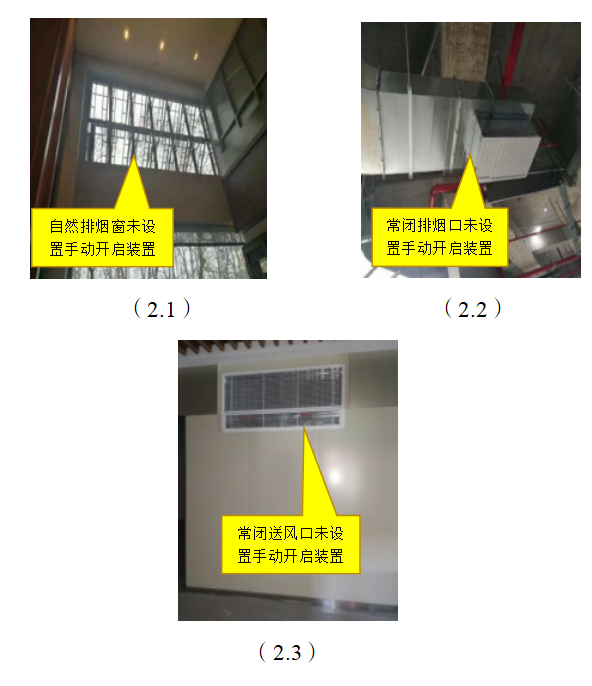

     2）错误做法：图2.1-2.3中，在高位不便于直接开启的自然排烟窗未在距地面高度1.3m～1.5m设手动开启装置；顶部常闭排烟口未在距楼地面1.3m～1.5m设手动驱动装置，不满足规范要求。

▲ 图2.1-2.3 未按规范要求设置手动驱动装置示意图
