常见问题解析-64丨公共建筑内疏散走道排烟设施设置问题

问：

设计图纸对公共建筑内长度大于20m的疏散走道当无法满足自然排烟条件时，未设置机械排烟设施；或施工未按设计要求在公共建筑内长度大于20m的疏散走道设置排烟设施。

答：

参考依据：

      1）应符合国家标准《建筑设计防火规范》GB50016-2014（2018年版）第8.5.3条第5款的规定。

      2）应符合国家标准《建筑防烟排烟系统技术标准》GB51251-2017第4.6.3条第3款及第4款的规定。

参考做法：

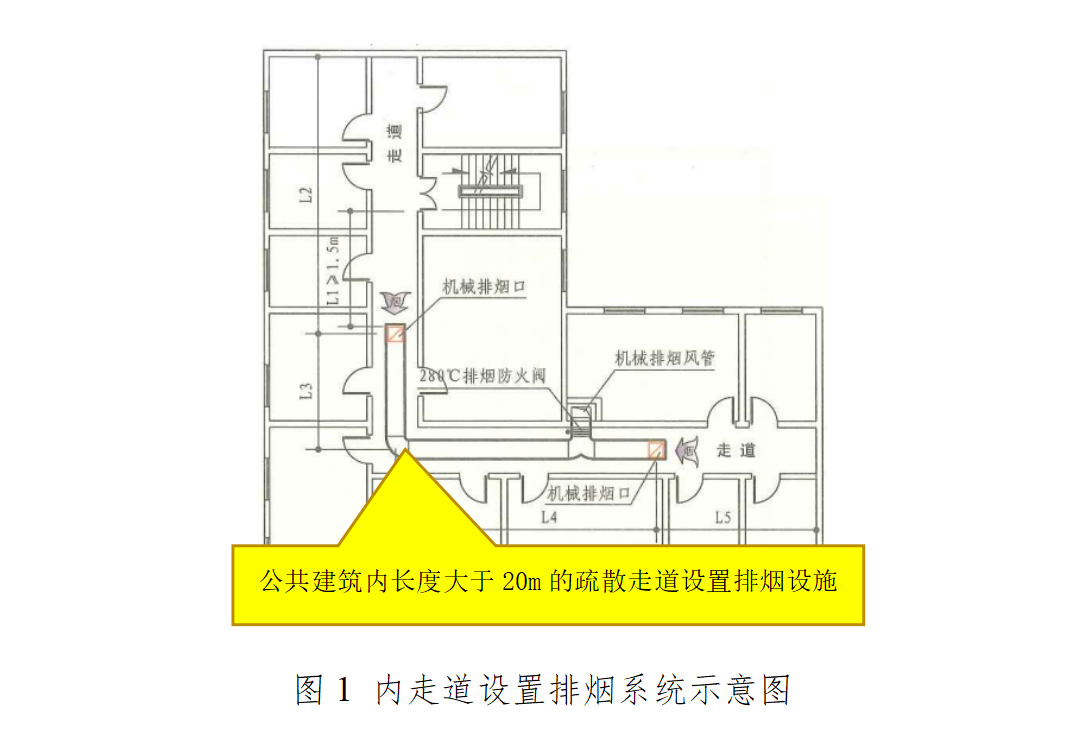

      1）正确做法：公共建筑内长度大于20m的疏散走道设置自然或机械排烟设施，见图1。

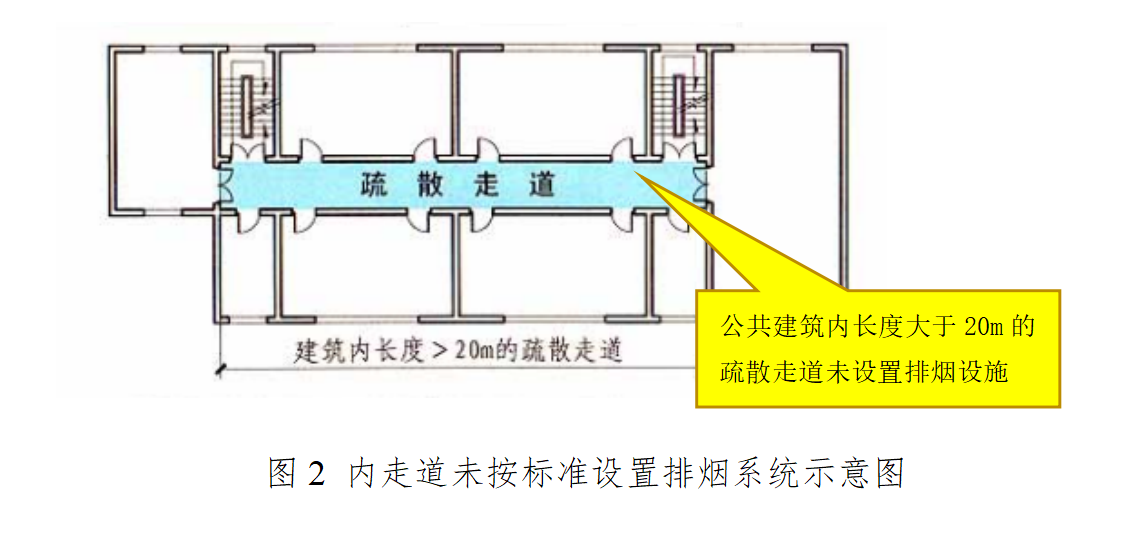

      2）错误做法：下图长度大于20m的内走道不满足自然排烟条件，也未机械排烟设施，不满足相关标准的要求。见图2。
