常见问题解析-66丨防排烟风管连接方式问题

常见问题解析-66丨防排烟风管连接方式问题

问

防排烟管道连接方式设计图纸不明确，或施工图设计为角钢法兰连接，但施工单位擅自修改和使用共板法兰连接；防排烟风管施工时，施工单位未按照规范和设计要求采购和使用相应厚度的镀锌钢板。

答

参考依据：

1）应符合国家标准《建筑防烟排烟系统技术标准》GB51251-2017第 6.2.1、6.3.1条的规定。2）应符合国家标准《通风与空调工程施工质量验收规范》GB50243-2016第 4.2.3条的有关规定；《薄钢板法兰风管制作与安装》（07K133）明确：“本图集不适应于圆形风管和消防排烟风管”。

参考做法：

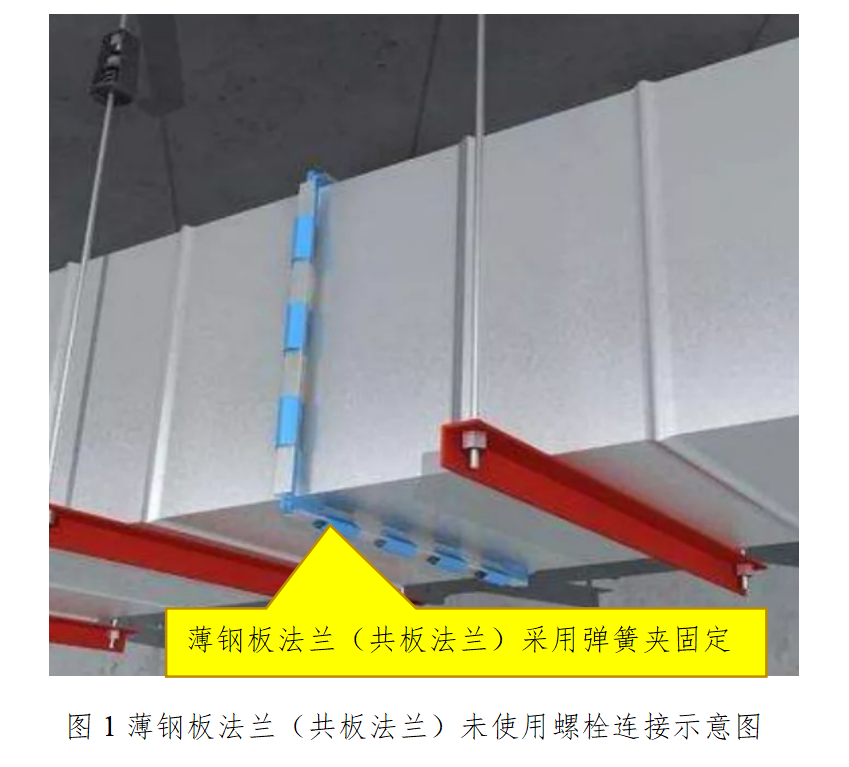

1）错误做法：下图中排烟风管采用薄钢板法兰（共板法兰），但未使用螺栓连接，见图1。

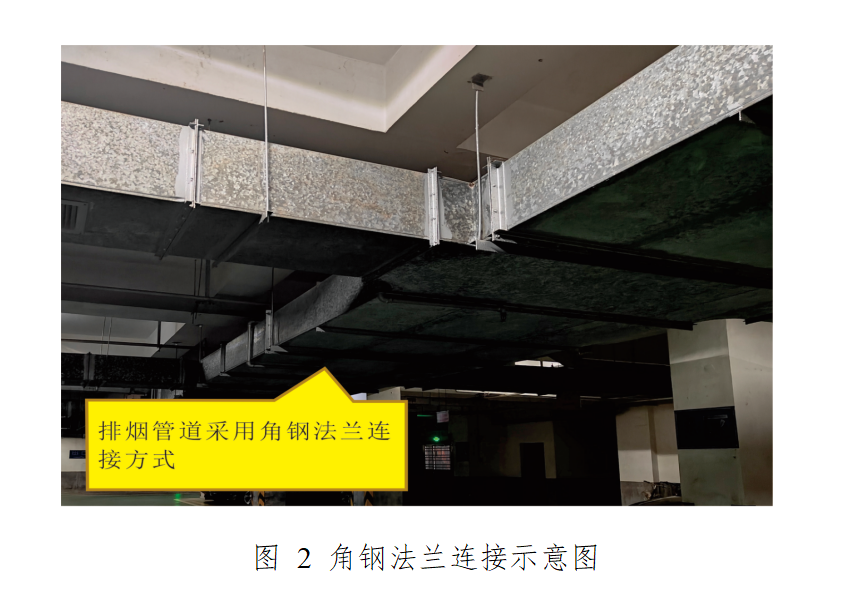

2）正确做法：设计图纸应明确防排烟管道的连接方式，施工单位应严格按照设计图纸施工。当采用薄钢板法兰（共板法兰）时，应采用螺栓连接，且薄钢板法兰高度、螺栓规格及螺栓孔间距等，应按照《建筑防烟排烟系统技术标准》GB51251-2017表6.3.1的规定执行。根据防排烟风管规格大小，施工单位按照设计要求采购和使用相应厚度的镀锌钢板。采用角钢法兰连接见图 2。
